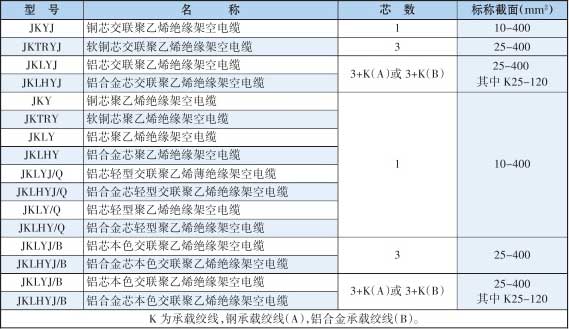

1 型号规格表
2 产品执行标准
GB/T 14049-2008
3 产品适用范围
本产品适用于交流额定电压U(Um)为(12)kV的架空电力线路用铜芯、铝芯、铝铝合金芯交联聚乙烯(XLPE)和高密度聚乙烯(HDPE)绝缘架空电缆。
4 产品使用要求
本电缆用于架空固定敷设,其中软铜芯产品用于变压器引下线;电缆架设时电缆与树木应保持一定距离,电缆运行时允许电缆与树木频繁接触;但是,对于轻型的架空电缆,电缆只允许与树木短时接触。

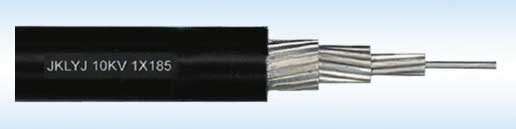

5 产品实体简图
6 产品技术性能表

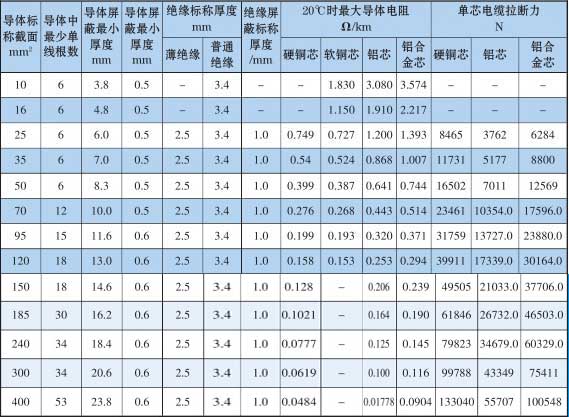

6.1 电缆技术性能表

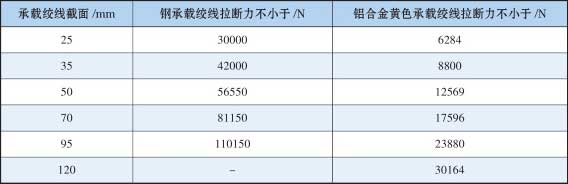

6.2 承载绞线性能表

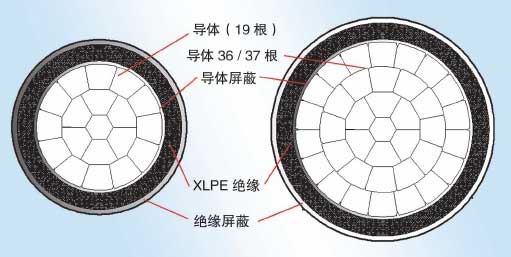

6.3 典型结构剖面简图
