1.1 额定电压的表示
该系列电缆的额定电压表示为U0/U(Um)形式,其中:
“U0”为电缆设计用的导体对地或金属屏蔽之间的工频额定电压;
“U”为电缆设计用的导体间的工频额定电压;
“Um”为设备可承受的“最高系统电压”的最大值。
该系列电缆主要又分为如下三个类别:
1.2 额定电压为1kV和3kV的挤包电力电缆而U0/U (Um)分别为0.6/1kV (1.2kV)和1.8/3kV (3.6kV).其中主要以U0/U (Um) =0.6/1kV (1.2kV)最为常用;
1.3 额定电压为6kV到30kV的挤包电力电缆,而U0/U (Um)分别对应于3.6/6kV(7.2kV)、6/6kV(7.2kV)、 6/10kV(12kV)、8.7/10kV(12kV)、8.7/15kV(17.5kV)、12/20kV (24kV)、 18/30kV (36kV)七个等级,其中以U0/U(Um) =8.7/15kV (17.5kV)最为常用;
1.4额定电压为35kV的挤包电力电缆,而U0/U (Um)分别为21/35kV (40.5kV)和26/35kV (40.5kV),其中以U0/U (Um)=26/35kV (40.5kV)最为常用。
2 产品执行标准
2.1 GB/T 12706.1-2020 (IEC 60502-1: 2004.).额定电压为1kV和3kV的挤包电
力电缆;
2.2 GB/T 12706.2-2020 (IEC 60502-2: 2005),额定电压为6kV到30kV的挤包电
力电缆;
2.3 GB/T 12706.3-2020 (IEC 60502-2: 2005),额定电压为35kV的挤包电力
3 产品的适用范围
本产品适用干额定电压从 1kV 到 35kV 固定安装的配电网或工业装置中的挤包电力
电缆,包括 1kV 和 3kV 的阻燃、低烟和无卤型电缆。
4 产品的结构实体简图
4.1 0.6/1kV (1.2kV)常用型五芯(三加二芯)挤包电力电缆结构简图

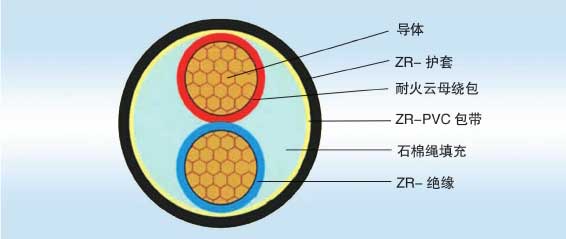

4.2 0.6/1kV(1.2kV)两芯(阻燃耐火型) 挤包电力电缆结构简图

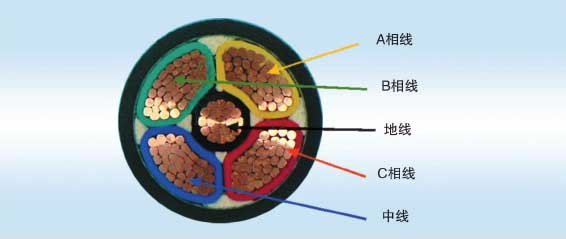

4.3 0.6/1kV(1.2kV)五芯(四加一芯) 挤包电力电缆实体缩略图

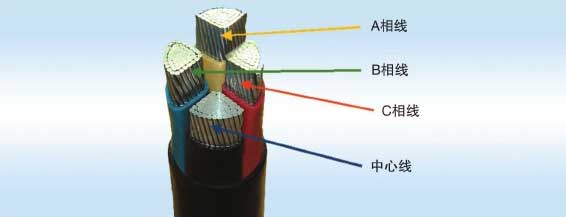

4.4 0.6/1kV(1.2kV)四芯挤包电力电缆实体缩略图

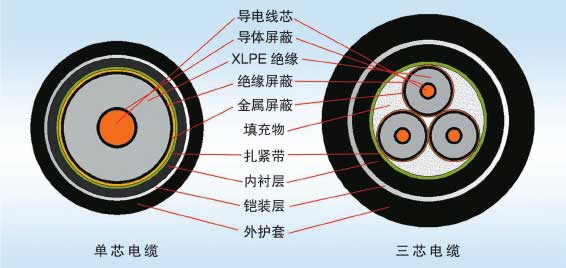

4.5 6 到 35kV 挤包电力电缆结构简图

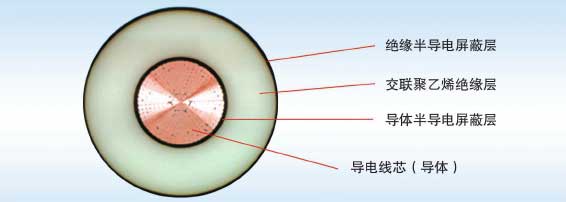

4.6 6 到 35kV 挤包交联聚氯乙烯绝缘线芯实体剖切图

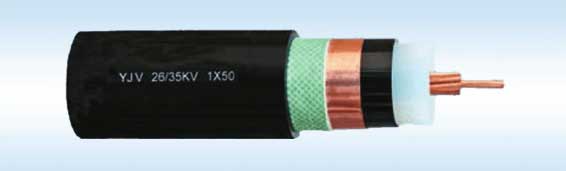

4.7 6 到 35kV 挤包交联聚乙烯电力电缆实体图
5 产品代号及其型号组成

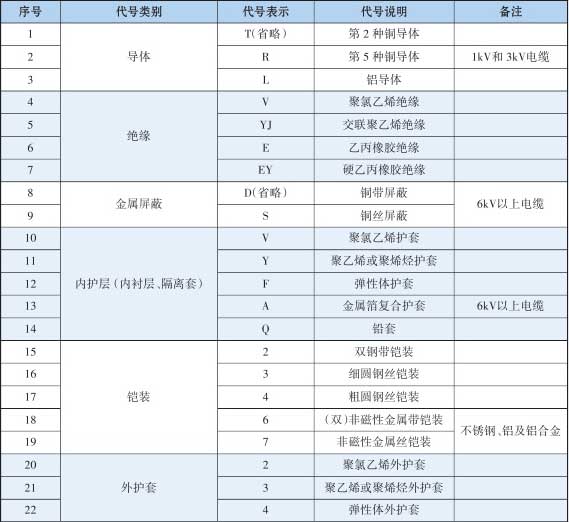

5.1 产品代号

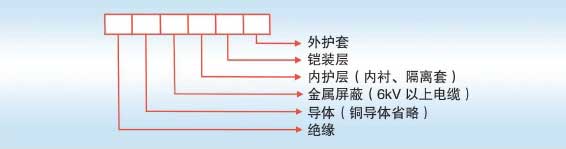

5.2 产品型号组成顺序

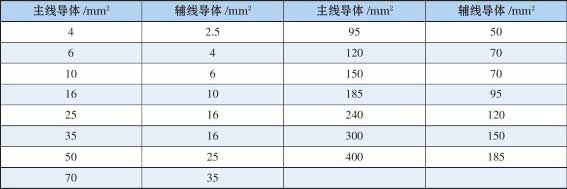

6 产品的主线芯(主线)导体配用中性线和保护线(辅线)导体标称截面

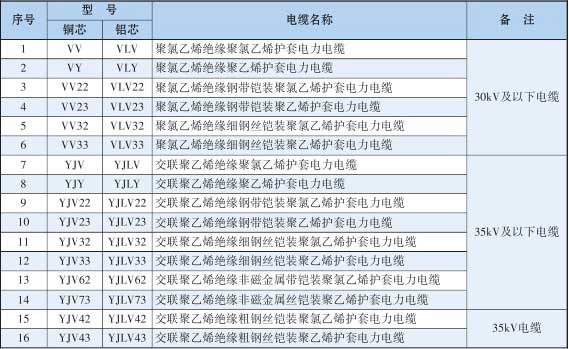

7 产品的常用型号表
4.2 0.6/1kV(1.2kV)两芯(阻燃耐火型) 挤包电力电缆结构简图
4.3 0.6/1kV(1.2kV)五芯(四加一芯) 挤包电力电缆实体缩略图
4.4 0.6/1kV(1.2kV)四芯挤包电力电缆实体缩略图
4.5 6 到 35kV 挤包电力电缆结构简图
4.6 6 到 35kV 挤包交联聚氯乙烯绝缘线芯实体剖切图
4.7 6 到 35kV 挤包交联聚乙烯电力电缆实体图
5 产品代号及其型号组成
5.1 产品代号
5.2 产品型号组成顺序
6 产品的主线芯(主线)导体配用中性线和保护线(辅线)导体标称截面
7 产品的常用型号表
8 产品的常用规格技术性能表

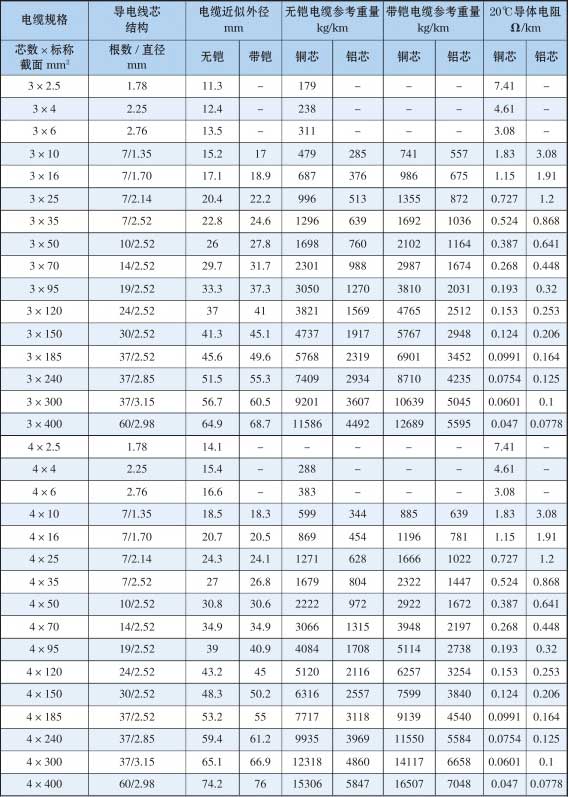

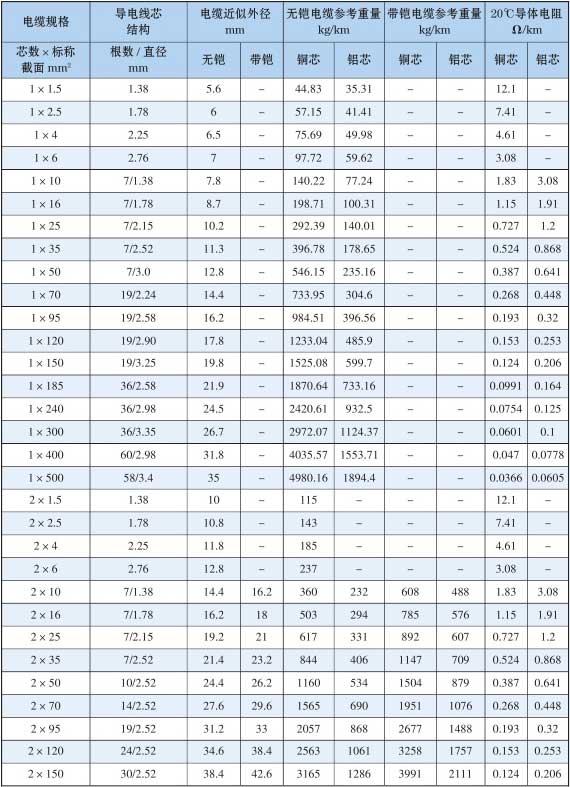

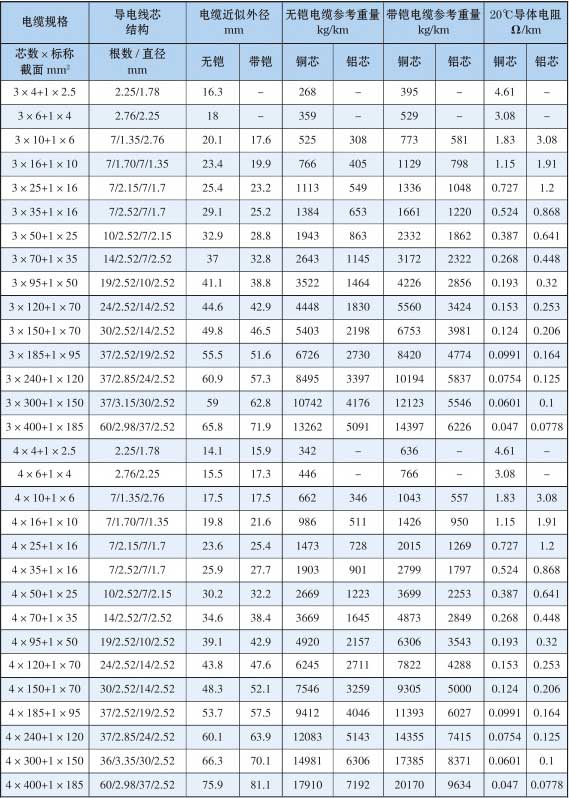

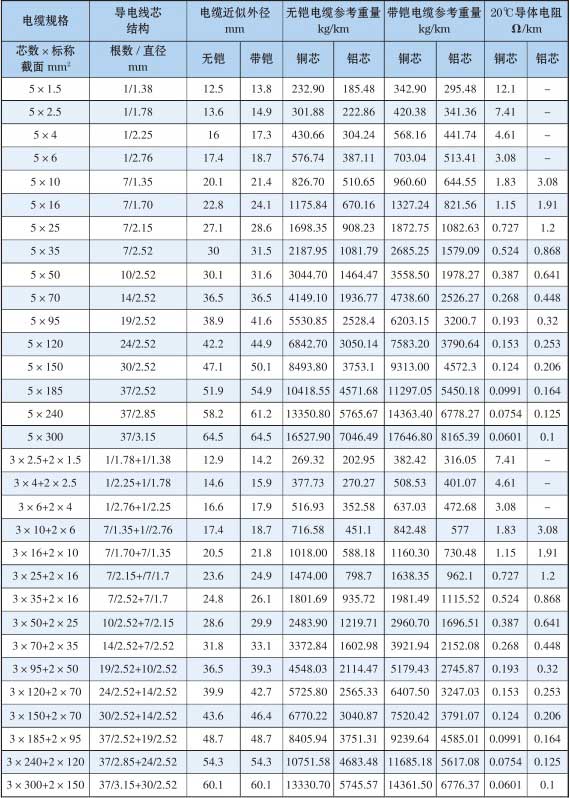

8.1 VV/VV22(VLV/VLV22)型0.6/1kV 挤包电力电缆规格性能表

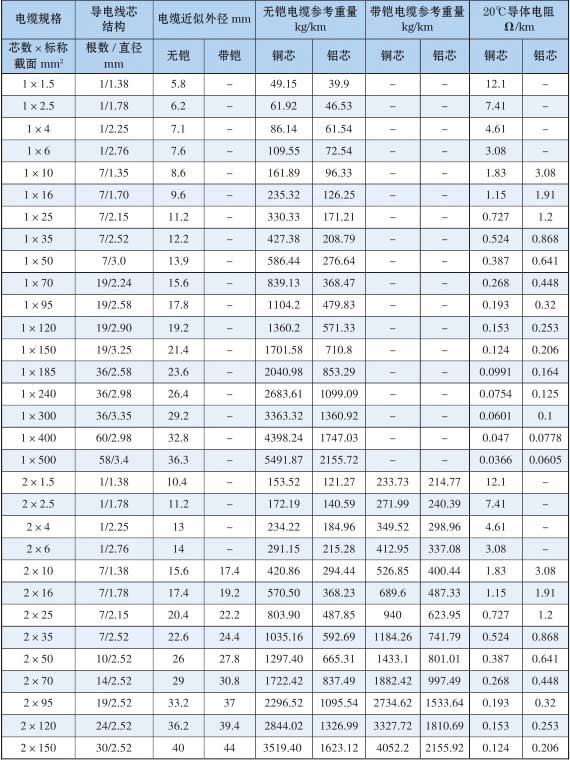

8.2 YJV/YJV22(YJLV/YJLV22)型0.6/1kV挤包电力电缆规格性能表
8.3 YJV/YJV22型8.7/15kV挤包电力电缆规格性能表

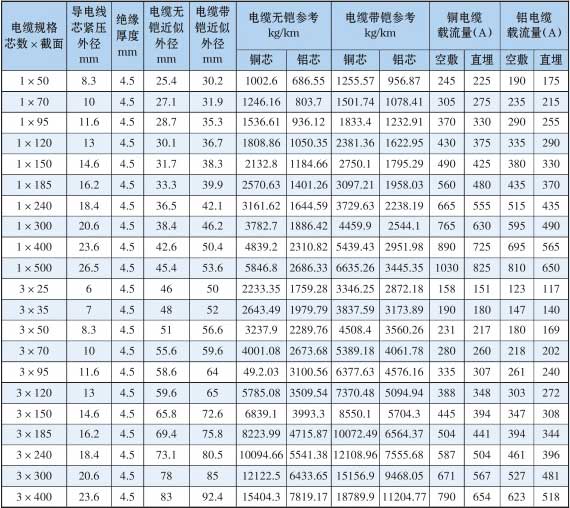

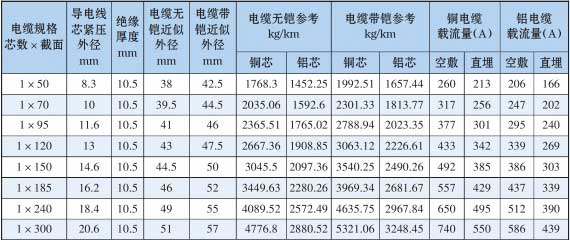

8.4 YJV/YJV22(YJLV/YJLV22)型26/35kV挤包电力电缆规格性能表
